「熱電効果」実験ボード関連商品
（送料は、全国一律￥1,000）
|
|
●商品名：
■アラ、不思議？!
熱で発電ができる ! or シンプルな 温/冷 蔵庫が作れる！
■低価格で「熱電効果」の実験が、学習できる！
「ペルチェ効果・ゼーベック効果」実験ボード
一式：￥１６、５００ー（税込）
|
|
|
|
１、商品説明：
■「ゼーベック効果」とは？
電気的に異なる２種類の導体（または半導体）ａ、ｂを接触させ温度差を与えたとき
に、導体（または半導体）の両端に電位差が生じる現象。
＊ゼーベック効果の応用例：
①、２種類の半導体（ペルチェ素子他）を使って、ゼーベック効果による温度差を
保つと、発電させることができます。（将来の環境にやさしい、エコ（ＥＣＯ）発電）
②、液体窒素（－１９６℃）を、アルコール温度計で計ることは出来ません。
温度計が超低温のため、破損してしまいます。
そこで２種類の導体ａ、ｂを接触させた熱電対センサ（ゼーベック効果）を使います。
温度変化による微増減の抵抗値を、「*４端子測定法」で計測します。
*４端子測定法とは？＝被測定の抵抗値が非常に小さい場合の、測定技法です。
■「ペルチェ効果」とは？
電気的に異なる２種類の導体（または半導体）ａ、ｂの接触面を通して電流を流した
ときに、その接触面で、吸熱、発熱が生じる現象。
＊ペルチェ効果の応用例：
①、Ｊマート、ダイクマ、DCMなどに、車の中で使用出来る、シガレット電源使
用の冷蔵庫が売っておりますが、吸熱、発熱にペルチェ効果のペルチェ素子を
使っています。
②、小型恒温槽（高温、低温の温度管理槽）に、ペルチェ効果のペルチェ素子を
使っています。
電気エネルギーと熱エネルギーには「*熱電効果」と言う、可逆的変換作用がありま
す。本実験ボードは、原子レベルの不思議な世界を、実験によって学習することが
出来ます。
*熱電効果とは？＝ペルチェ効果・ゼーベック効果・トムソン効果の総称です。

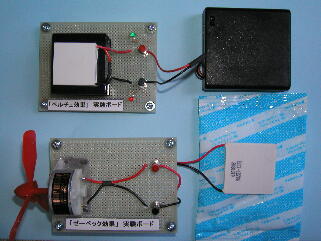

■電池の極性により冷却⇔高温となる ■手で暖めるとモータが回る

「ペルチェ効果」実験ボード 「ゼーベック効果」実験ボード
２、商品仕様：
①、「ペルチェ効果」実験ボード：
●モジュール ｘ ２、ヒートシンク、電池ＢＯＸ、ＬＥＤ（赤、緑）
●乾電池の接続極性により、モジュールの表面が、冷却 及び 高温となります。
（緑色ＬＥＤ点灯時、表面が冷却モード、赤色ＬＥＤ点灯時、表面が高温モードとなります・・・ＬＥＤ自動表示機能付）
②、「ゼーベック効果」実験ボード：
●モジュール ｘ １、ｓｏｌａｒ ｍｏｔｏｒ ｘ１、保冷剤 ｘ １
●保冷剤（冷蔵庫の冷凍室内で、充分に冷凍させてご使用ください）の上に、モジュール
を載せ、手で暖めると起電力が発生して、モータが回りだします。
■ポイント：
①、②の実験時、モジュールの表と裏の温度差（６８℃ＭＡＸ）
が大きければ効果も大きく現れます。
■取扱い説明書付：
■収納ケース付：
|
|
|
|
