リアビューカメラを付けてみた〜準備編〜

車の購入と同時に購入しておいたナビとカメラ。

ナビは必需品なのですぐに取り付けたものの、カメラは

取り付け場所や配線が面倒で今まで部屋に放置されていました。

だけど、そろそろ部屋にあっても邪魔だし、重い腰をようやく上げて

この週末を利用してようやく取り付ける気になりました。

しかし、よく考えるとナビにリバース信号を繋いでいない！！

理由は簡単。リバース信号を取るのが面倒だったから（＞＜）

と、言うことで、まずはナビ本体にリバース信号を取るところから始めます。

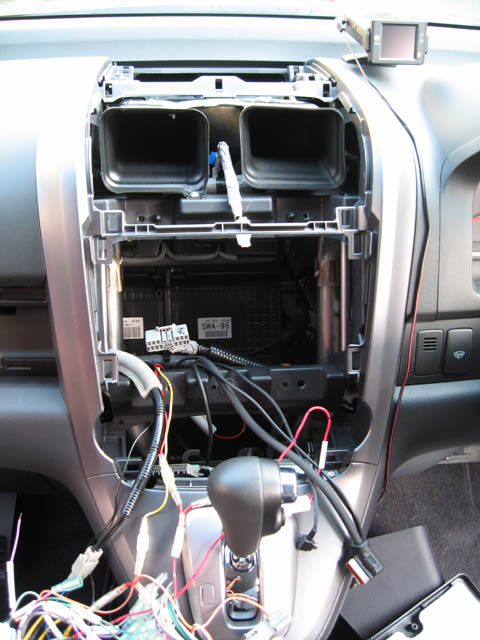

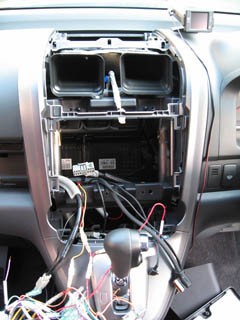

1		まずは取り付けたナビを外します。CR-Vはここまでバラさないといけません。これが面倒・・・

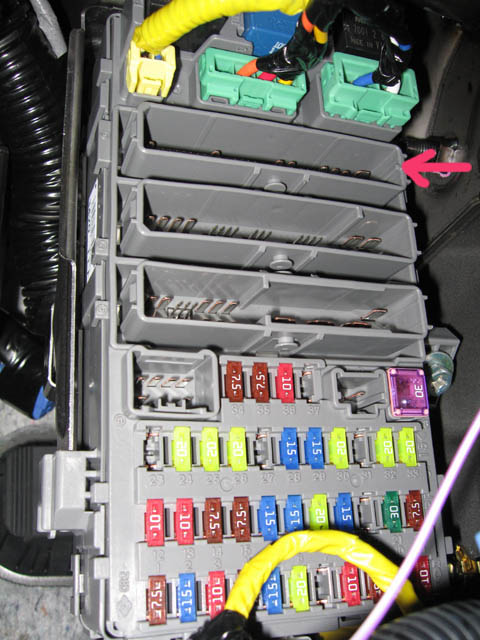

2		次にリバース信号を取り出します。どこから取ったら良いかわからなかったので、ヒューズボックスから取るべし！というお言葉を信じて取り出します。70番ハーネスの15番ピンがリバース信号です。

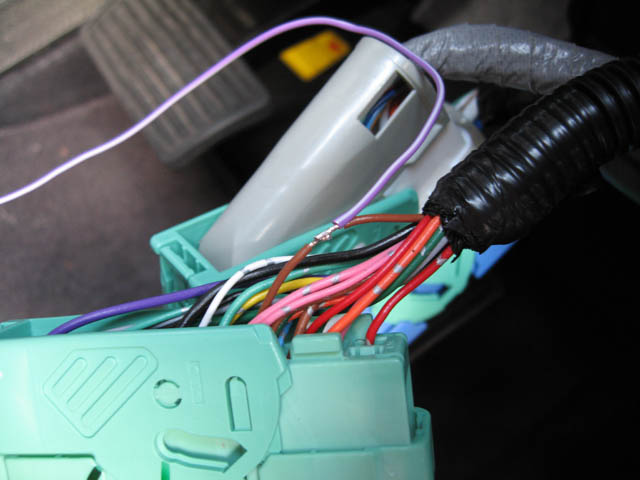

3		これが70番ハーネスの15番ピンです。茶色いケーブルです。エレクトロタップは嫌いなので配線を半田付けします。

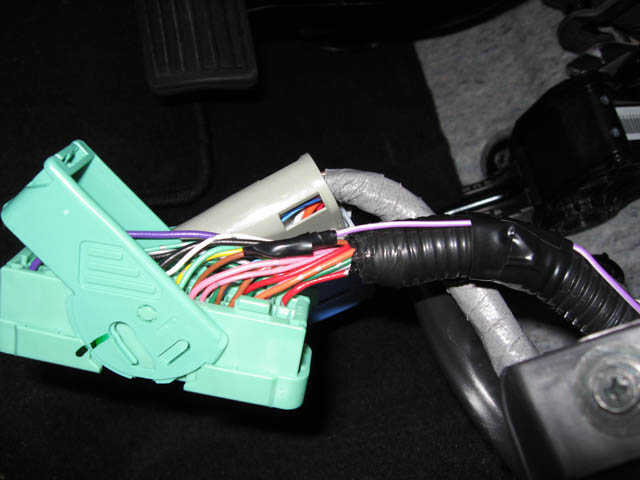

4		その後、ビニールテープで絶縁をして完了。

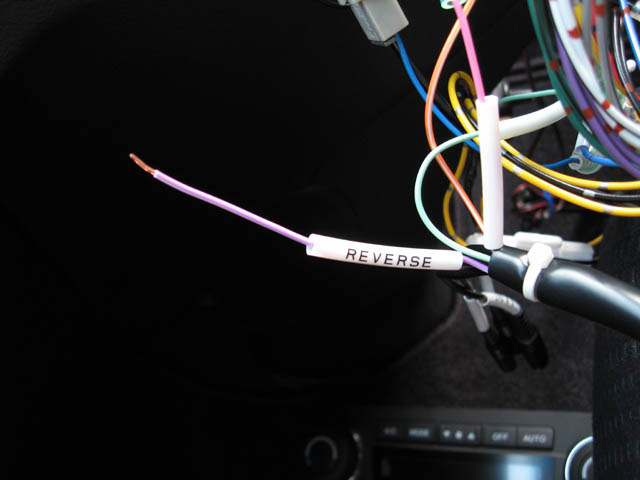

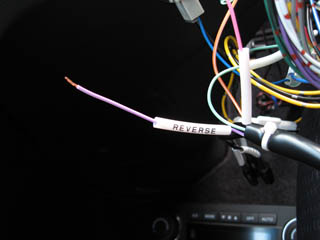

5		これはナビ側の配線です。諸事情により短く加工しました。ここにギボシをつけて先ほどの配線を接続すれば、ナビにリバース信号が入ります。

と、ここまで順調に写真を撮りつつ進めてきましたが

ここからは写真を撮るのを忘れて作業に熱中したため

とりあえず準備編は終了ということで！
