リアビューカメラを付けてみた〜取り付け検討編〜

今回取り付けるカメラは、Panasonic社製のCY-RC50KDという物です。

実はこれ、カメラの他にカメラコントローラがあり、このコントローラの

電源としてリバース信号が使われるのです。

・・・

さっきの信号線を使えばよかった（ToT)ヘッドユニット組み立てちゃったよ。

と、言うことで、再度ばらして配線を追加してまた組み立てるという

無駄な作業と時間を過ごしたのでした。いや、これがDIYの楽しいところだよNE！

さて、気を取り直して、カメラをどこに取り付けるかの検討を始めましょう♪

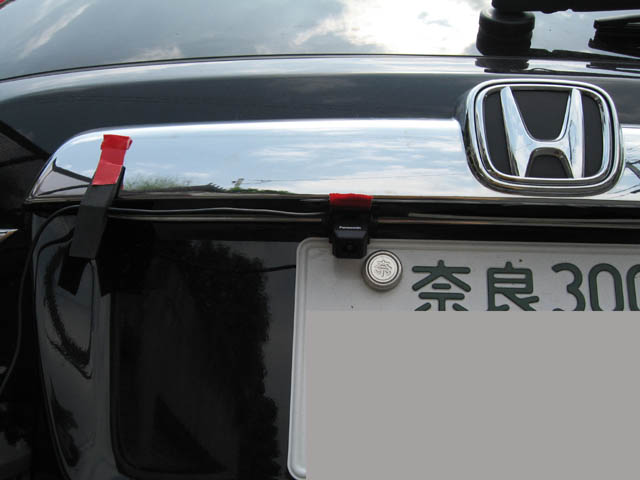

1		オーソドックスにナンバープレート真上のグリルに貼り付けた場合

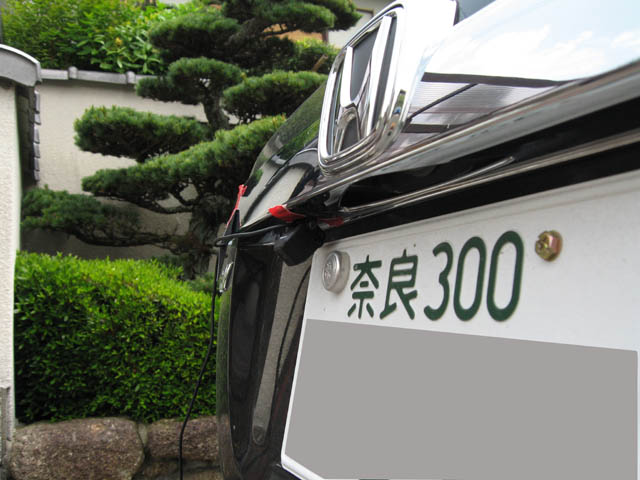

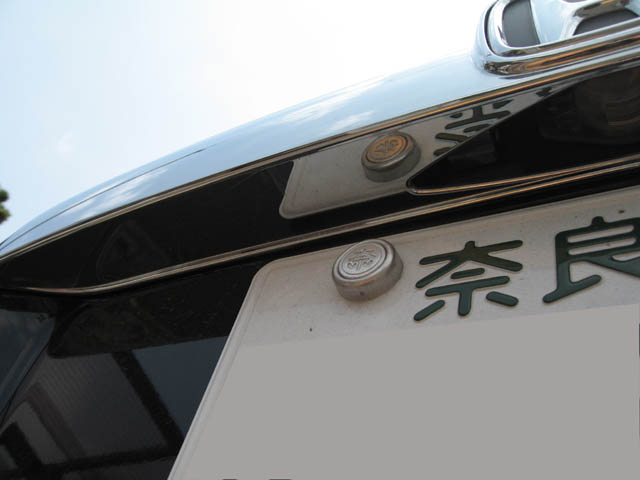

2		横から見た感じ。ん〜、丸見えは不細工だなぁ・・・
3		貼り付けたた場所はここ。う〜ん、この中に仕込めないかな？ グリルを外すにはリアゲートの内側からの作業になります。 と、言うことで・・・

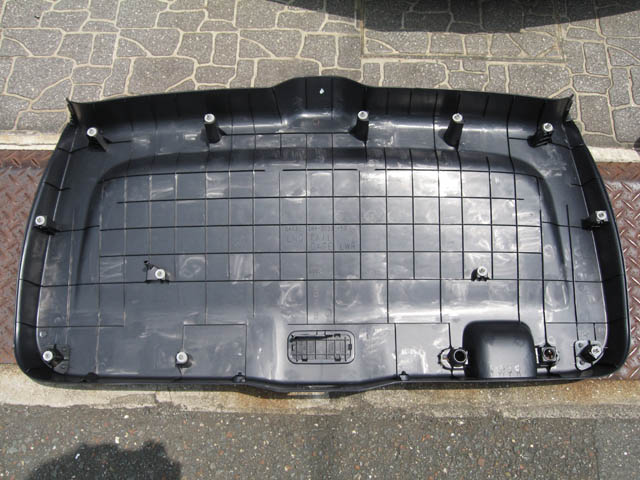

4		リアゲートの内装を外します。 ここには閉める時の取っ手がボルトで止まっているので注意です。 クリップの位置がわかるように内側を撮影しておきます。

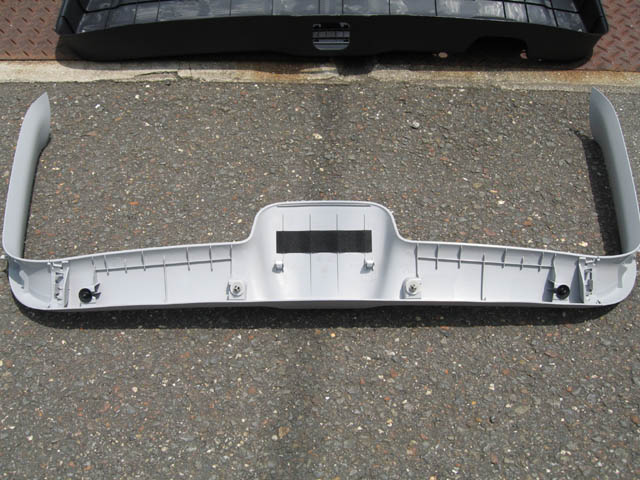

5		ちなみに、リアゲート横の部分とハイマウントストップランプも 載せておきますね。3分割部品ですが、一気に取りました。

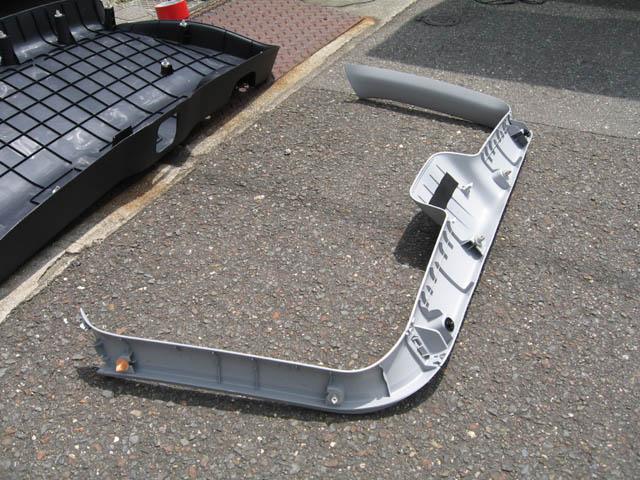

6		横のクリップ位置。

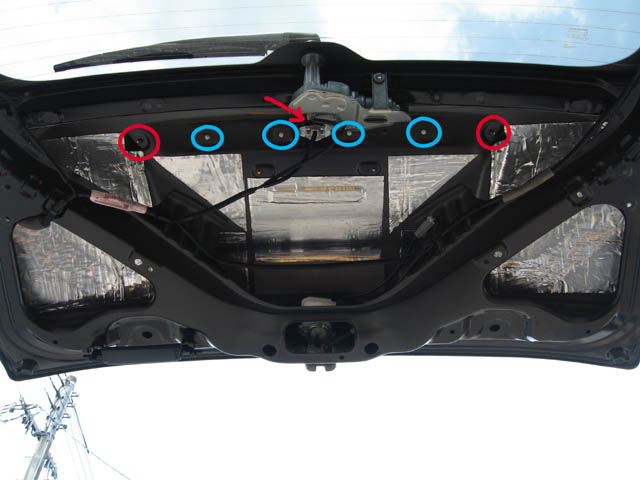

7		グリルは7箇所で止まっています。 青い丸の位置にクリップが、赤い丸はナットがあります。 赤い矢印の部分にボルトがあります。

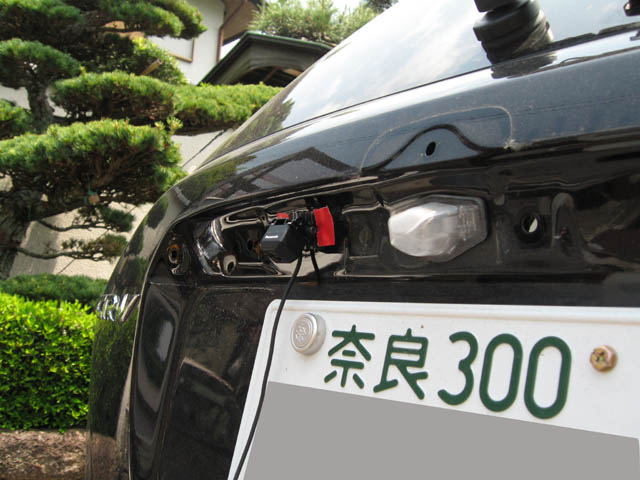

8		汚くてごめんなさい（＾＾； 内部に取り付けるならこの辺ですね。 汚れがちょうどかたどりみたいになっています。

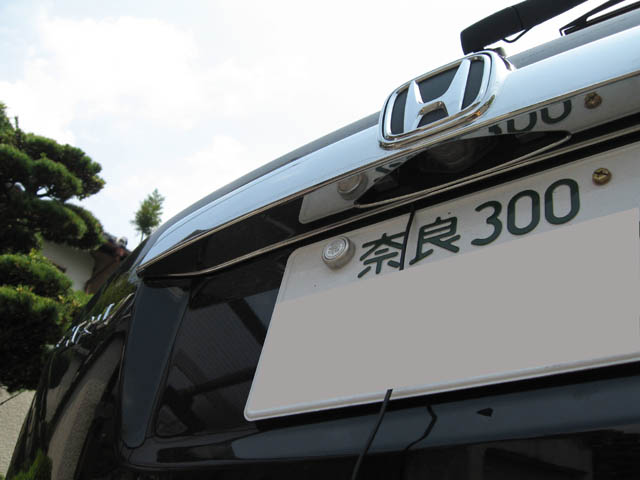

9		仮止め状態でグリルをかぶせるとうまく収まります。 この位置に決定！！

グリルの内部に取り付けられることもわかりました。

あとは、実際に画像を見ながら詳細に場所を決めて貼り付け、

グリルの穴あけ加工に移ります。
