| PSKとは |

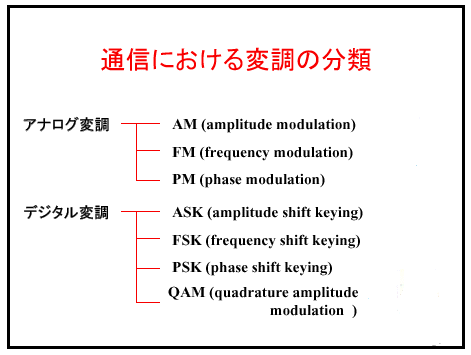

変調方式
|

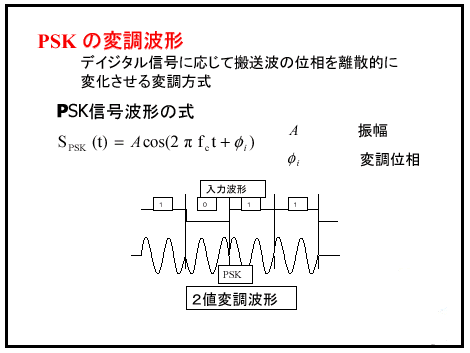

ＰＳＫ変調波形
|

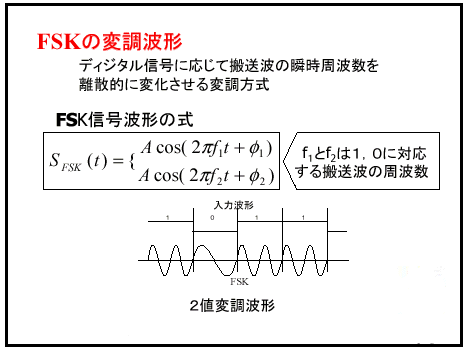

ＦＳＫ変調波形
|

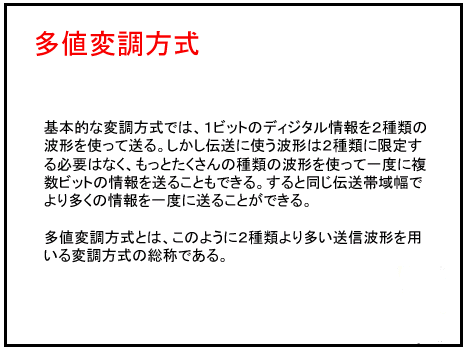

多値変調とは
|

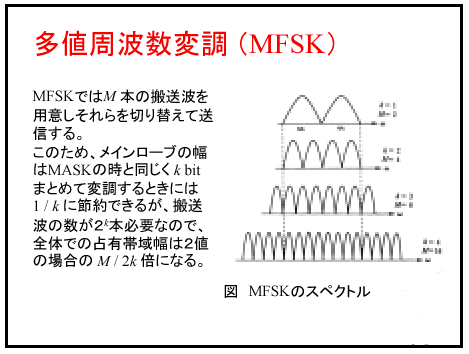

ＭＦＳＫ
|
|
| ソフト | 右記がポピュラーなもの。私は②を使用していますが、ＭｉｘＷはオールモードのコントロールソフトです。 | ①ＷＩＮＰＳＫ ②ＨＡＬＰＳＫ３１ ③ＭｉｘＷ |
||||

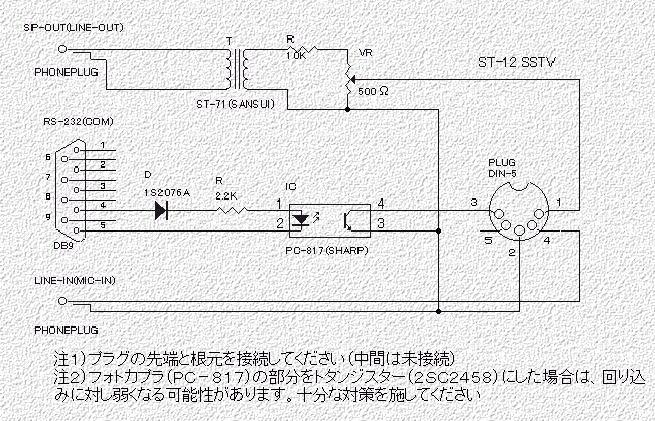

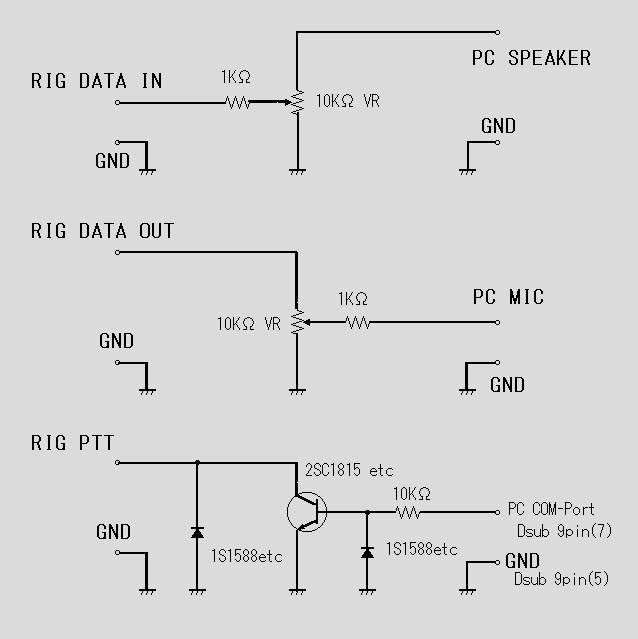

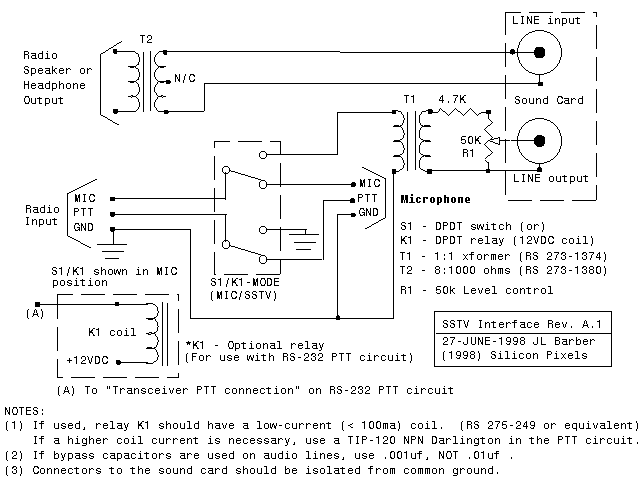

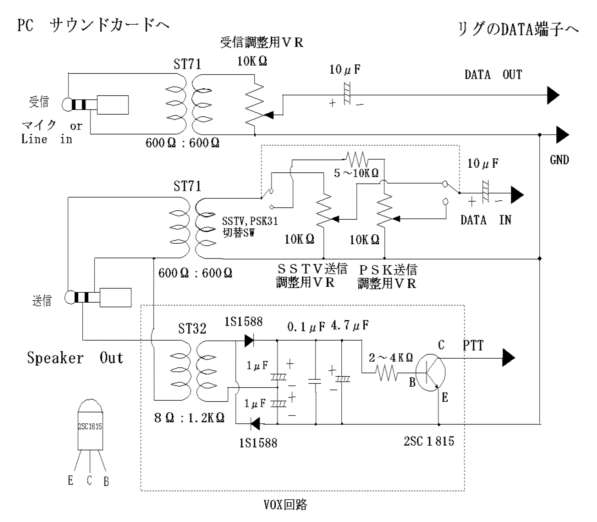

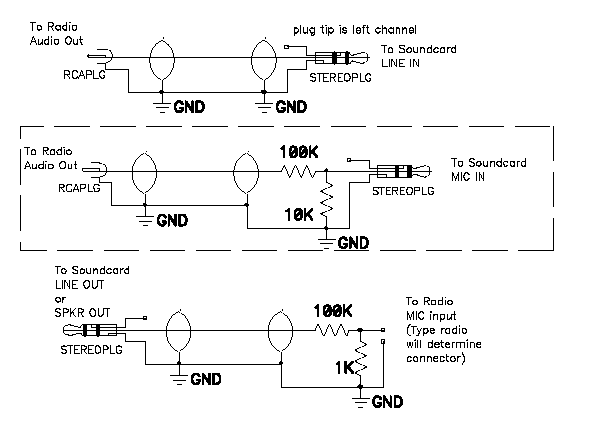

| インタフェース | リグとパソコンとのインタフェースは、パソコンの種類や回り込み防止、送受切替などの考えかたで、色々な方法が考えられる。受信だけなら、リグのスピーカー端子とパソコンのＬｉｎｅ ｉｎを接続するだけで十分。 | ①参考回路１ ②参考回路２ ③参考回路３ ④参考回路４ ⑤参考回路５ |
||||
| 調整波形 （ＢＰＳＫ） |
同調した信号
|
ｉｄｌｅ信号
|
無変調ｷｬﾘｱ
|
低い同調周波数
|
高い同調周波数
|
|
| サウンドボード |
①色々実験した限り、サウンドボードの周波数が11025Ｈｚから大きくずれているものは、スラント調整を完全にしても、 文字化けが生じる。またＳＳＴＶでは画面が垂直方向でギザギザになる傾向あり。 ②サウンド回路内臓のマザーボードで安価なものは、周波数、ＳＮ比等がかなりいい加減なものあり。 ③昔のサウンドカード（ＳＢ１６）は、実験した限り非常に安定しており、周波数も11025Ｈｚ±5Ｈｚ以内のものが多い。 文字化けも全く無くなるし、ＳＳＴＶの画像も非常にきれいになる。 ④周波数が11025Ｈｚ±5Ｈｚ以内でＳＮ比のよいサウンドボードを使用すると、同調したときの信号が殆ど垂直で安定しており、 ＷＦの画面もすっきりする。（ノイジーな画面でない） （注）Ｗindows Meで古いＳＢ１６（CT2800,2770)を使用すると問題が発生するので注意。CT2960，4180問題なし。 結論：音質だとか６ＣＨだとかは関係ない。ＳＮと11.025ＫＨｚの安定性が一番。マザーボード内臓型よりも単独の なお、上記の結果は当局の環境で確認しただけで、一般的な結論ではありません。当局では学術的な解析は |
|||||
| その他 |
|
|||||
