ANTマッチング回路 |
| アンテナのＲ(リアクタンス分を打ち消した後の抵抗値）と送信機のＺｏ（一般的には５０Ω）をマッチングさせる各種の方法。 |
| 例：10ＭＨｚでのアンテナのインピーダンスが Z＝１３－ｊ２５０Ωの場合 |
| 先に－ｊ２５０Ωの容量性リアクタンスを誘導性リアクタンスで打ち消し、１３Ωの純抵抗にして、下記のマッチング回路で５０Ωに変換する。 |
| ｊ２５０＝２πｆＬ ∴Ｌ≒４uH （約4uHのコイルを直列に入れて－ｊ２５０を打ち消す） |
| 大変に面倒なので、私はＬ型のマッチング計算ソフト(WVANT)を使用しています。 |
★ ω＝２πｆ ★
|
Zo>R |
ＴＸ |
|
|
|
Zo<R |
|
|
|
|
Zo>R |
|
|
|
|
Zo<R |
|
|
|
|
Zo>R |
|
|
|
|
Zo<R |
|
|
|
| 1/4λ長 同軸 |
 |
|
左の1/4λ長の同軸ケーブルは大変便利なインピーダンス変換器です。 例えば7MHzで10×0.68mの50Ωの同軸ケーブルは、33Ωを75Ωに変換してくれる。 |

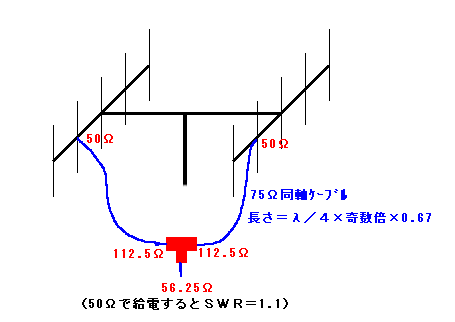

八木ＡＮＴをスタック接続する場合には、上記のλ/4長（奇数倍）同軸ケーブルが使われる。
50ΩのＡＮＴを２段にする場合は上記だが、４段では同じものを２組結合させる。
その場合、最終的なインピーダンスは50Ωになり、ＳＷＲ＝１．０となる。
| ２段の場合 | 50ΩのＡＮＴを接続 752／50 ＝112.5 112.5／2 ＝56.25Ω |
| ４段の場合 | 56.25Ω同士を接続 752／56 ＝100 100／2 ＝50Ω |

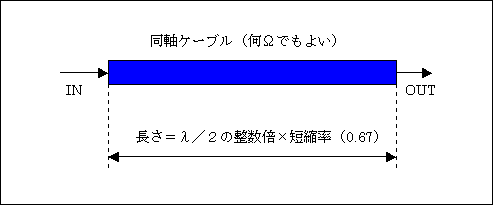

上記の考えを発展させると、λ／4の偶数倍、即ちλ／2の整数倍の長さの同軸は、
同軸ケーブルのインピーダンスに関係なく、ＩＮとOUTのインピーダンスは同じになる。

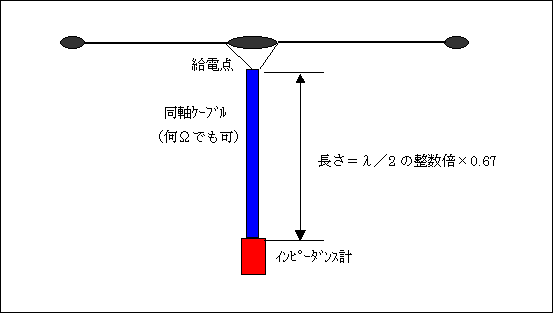

例えば地上高10ｍのﾀﾞﾌﾞﾚｯﾄANTの給電点でのｲﾝﾋﾟｰﾀﾞﾝｽは、図のようにして地上で測定出来る。
注：上記で使用した波長短縮率0.67は5D-2V、7D-2V等の値であり、他の同軸を
使用する場合は、その短縮率を使用する。（5D-FBでは0.8）

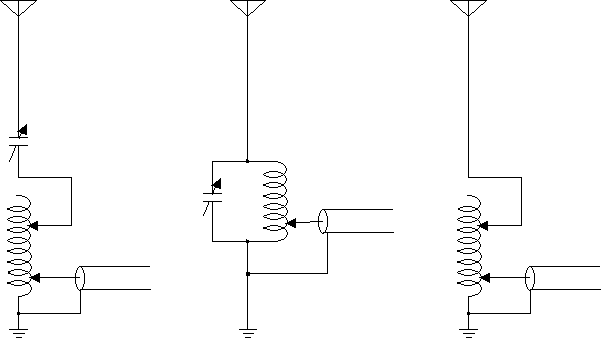

①アンテナ長がλ／４～３λ／４ ②アンテナ長がλ／２付近 ③アンテナ長がλ／４以下
| 注：ＡＮＴに関する資料は多く見られるが、困ったときには、私は昭和45年初版の「ハムのアンテナ技術」（ＮＨＫ総合 |
| 技術研究所）を何時も参考にしている。すばらしい本だ。 |
