| アマチュア無線で使用するHF(中短波)帯は、地球を取り巻く大気圏が、太陽の放射するさまざまな輻射エネルギーによって電離されたり解離されて作られる電離層と呼ばれるイオン層で反射し屈折して、地球上を伝播していきます。 | ||

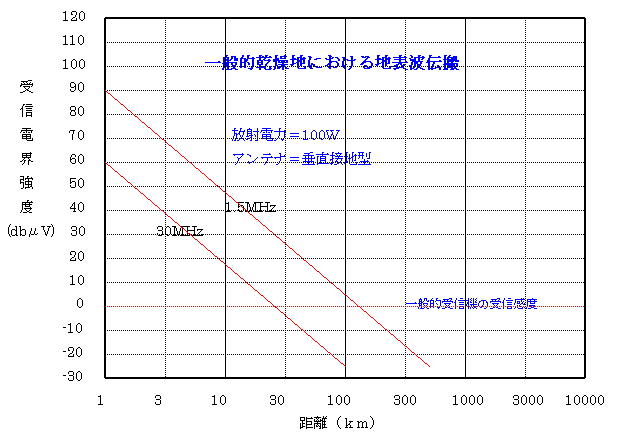

| 地表波伝搬 | ||
| 地表を伝搬する電磁波は、周波数が高くなるほど直ぐに減衰してしまう。１００Ｗ程度の出力の場合、７ＭＨｚでは30～50ｋｍ、21ＭＨｚでは20～30ｋｍで聞こえなくなってしまう。(0dbμV以下になってしまう) | ||
|
|
||

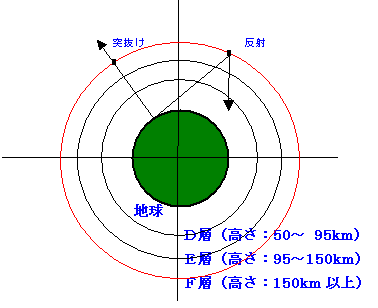

| 電離層 | ||
| 太陽からのＸ線や紫外線、あるいは太陽以外の宇宙線等のエネルギーによって、地球上層大気が電離され、上空に電離層が生成される。この層によって電磁波は反射したり吸収されたりする。 | ||
 |
① | スポラディックＥ層(Es)は105～110km付近に発生。 |
| ② | Ｆ層は200km前後に発生するＦ１層と300～400km高に発生する Ｆ２層がある。 |
|
| ③ | Ｄ層やＦ１層は夜中には消滅する。 | |
| ④ | 各電離層には、電波を垂直に打上げたときに反射する限界の上限周波数があり、臨界周波数（fc）と言う。 注：下限周波数はfminで表す。 |
|

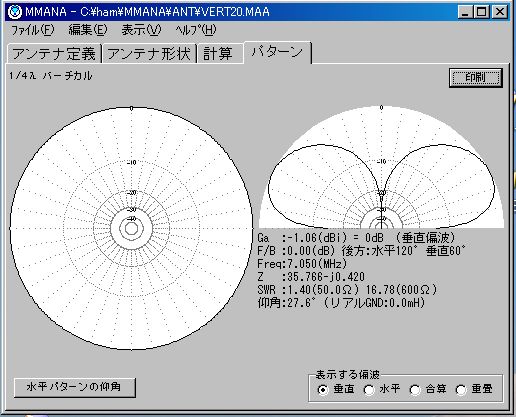

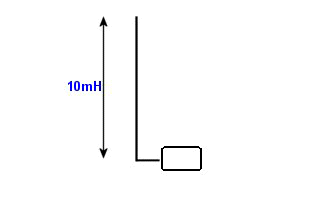

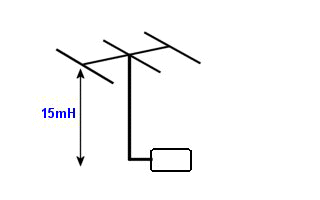

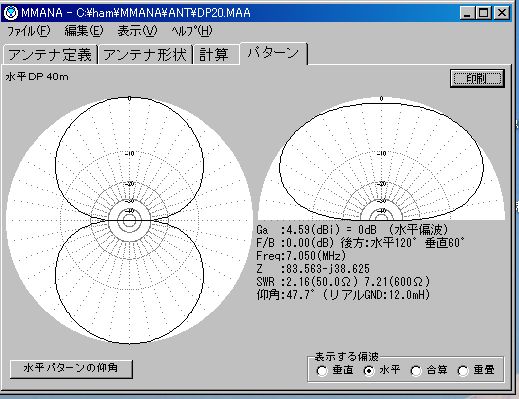

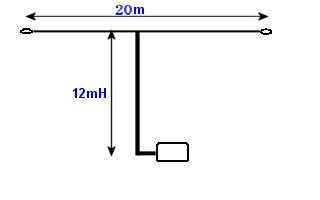

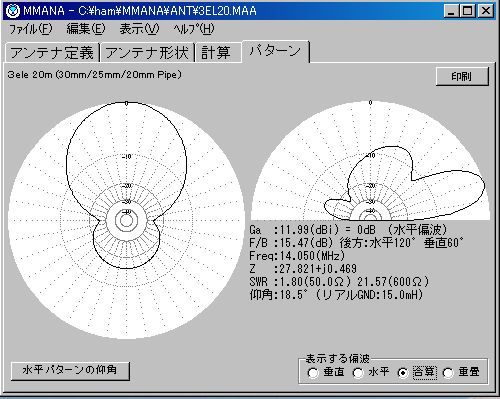

| ⑤ | 光（電波も含む）の性質として垂直に当てると突き抜ける場合でも、斜めに当てると反射する。即ち、ｆｃ＝10ＭＨｚの電離層に、21ＭＨｚの電波を斜めに入射すれば、反射する場合がある。 （打上げ角の低いＡＮＴが遠くと通信出来る理由の１つ） |
|
| ⑥ | 短波帯通信ではＦ２層が主役だがＦ２層は昼間より夜間にｆｃが下がる。 | |
| ⑦ | 刻々と変化する電離層情報として「イオノグラム」がある。 | |

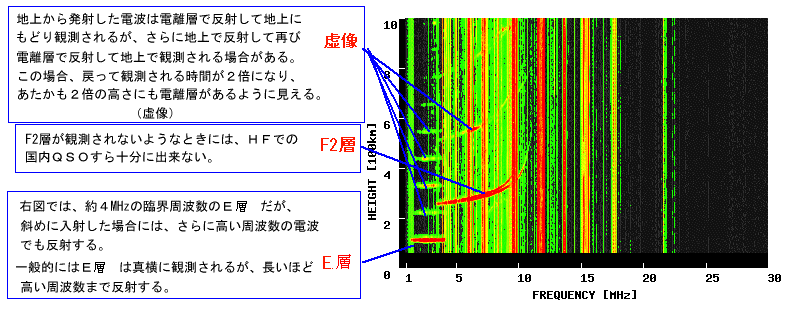

| イオノグラム | ||
| 電離層観測装置によって取得される電離層の１次観測データをイオノグラムと呼ぶ。 | ||
|

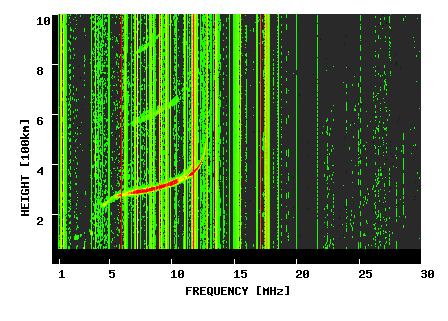

① | 左図では、200～400ｋｍの高さにあるＦ層が赤く観測。 |
| ② | Ｆ層の高さと臨界周波数によって、電波の飛びが想定出来る。 | |
| ③ | 左図では、垂直に打上げられた5～12MHzの電波は、Ｆ層で反射する。それ以上高い周波数では反射しない。（臨界周波数≒13MHz) 但し13MHz以上の電波でも入射角度が垂直でなければ、反射してくる。 |
|
| ④ | イオノグラムの詳細な見方はこちらのＨＰで紹介。 | |
 |
||
