半自動タップ加工治具


タップ加工の中規模量産用に半自動でのタップ加工機を製作、使用しています。
ワークの形状に依りますが直線上に並ぶ様なものであれば検討可能です。

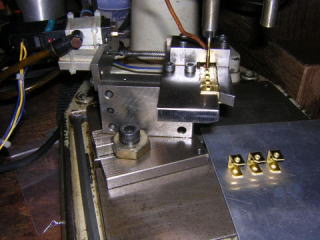

下に3個並んでいるのがコの字型のワークで上も部分にタップ加工される。

中央のレールにワークが並んでいて手でワークを1個ずつ押し込むと自動でタップ加工され
レール先端から加工済みワークがエアシリンダで排出される。タップが反転して加工終了すると
1個分の空きが在るので新しいワークをレールに合わせて押し込む事が出来る。

タップ加工品が自動で排出される分、作業が合理化され生産性が3倍位向上する。


ワーク形状の関係で1個ずつしか加工出来ない場合でも加工完了品を自動排出する方法などで
手で取り出す場合に比べて生産性がかなり向上する。
