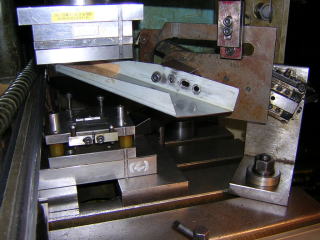

総抜き用取出しメカ
少量の総抜加工の場合は安全一行程で材料を手送りしながら、落下した品物をマグネット等で
取り出すか
エアーで飛ばして回収する方法が一般的でしたが、本機はプレスと連動したアームで品物を取出すので
作業者は材料の手送りのみを行えばよくなり熟練が不要で安全になります。
プレス前面からワークを取り出せるので品物の方向を揃えたりする事も簡単になる。
機械的にプレスと連動しているので取り出しアームが金型と干渉せず、最小のスペースで使用できる
メカなので材料の自動送り装置との併用も簡単。
上死点停止が不要のため寸動か連続運転が可能になる。
プレス機械へのセットは、慣れれば15分くらいで可能。
概略構造
ワーク寸法 |
20×50迄 |
ストローク |
80mm以上 |
搬送重量 | 100g | | |
取出しストローク | 100、150mm | | |
パスライン | 50以上 | ロボ寸法 | 110×00×300 |
適合プレス機械 | 20t〜 | ロボ重量 | 4kg |
概略価格 | 12万 | |
総抜き取出しメカ 取出しの様子を動画で見ることが出来ます。
総抜き取出しメカ2
短尺材送り装置+メカ取出し装置
