プッシャーロボ
従来のロボットのスペースで２台置ける程小形軽量、プレスのボルスタ上に取り付けて使用する
為、操作盤と干渉しないのでプレス機改造の必要がなく据付スペースも非常に少なくてすむ
普通のプッシャーロボ以下のコストで、全周ガイドの金型上からワークを押し込み加工する
タイプなので、手加工とロボット加工との共用が簡単な上、１台で複数のプレスに共用可能
汎用性が高く、安全プレスとピンクラッチプレスとの共用が簡単。１台を複数のプレスに共用
でき据付スペースも非常に少なくてすむ。ロボのセットは、なれれば３０分以下で可能
品物によってはブランクを並べながら、ロボに供給する方法で未熟練者でも2台のロボを使うことも可能 簡易タッチセンサーが付属しているので、排出ミスなどの２枚加工を防止できる

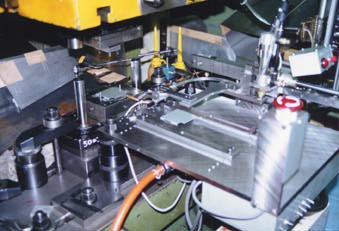

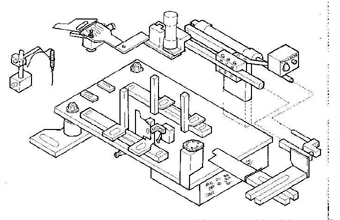

概略写真
| 加工数 |
２０〜２５個／分 |
同ストローク |
70mm以上 |
| 吸着方法 | バキューム式 | 制御方式 | ＡＣ１００Ｖ単相 |
| 搬入ストローク | １５０ｍｍ | 駆動方式 | 空気圧５ｋｇ |
| 上下ストローク | １５ｍｍ | ロボ寸法 | ３６０×５００×Ｈ４５０ |
| 適合プレス機械 | ２０ｔ〜 | ロボ重量 | ２０ｋｇ |
| 概略価格 | 110万 | 取付け工事費別途 |
プッシャーロボ 動画
