3Dプッシャーロボ
従来のロボットのスペースで2台置ける程小形軽量、プレスのボルスタ上に取り付けて使用する
為、操作盤と干渉しないのでプレス機改造の必要がなく据付スペースも非常に少なくてすむ
普通のプッシャーロボ以下のコストで、全周ガイドの金型上からワークを押し込み加工する
タイプなので、手加工とロボット加工との共用が簡単な上、1台で複数のプレスに共用可能
汎用性が高く、安全プレスとピンクラッチプレスとの共用が簡単。1台を複数のプレスに共用
でき据付スペースも非常に少なくてすむ。ロボのセットは、なれれば30分以下で可能
2〜3工程を一つに並べた金型が必要になるが,生産ロットが少なくても1台で加工できる工程が増えるので段取り時間のしめる比率が下がる。
品物によってはブランクを並べながら、ロボに供給する方法で未熟練者でも2台のロボを使うことも可能 簡易タッチセンサーが付属しているので、排出ミスなどの2枚加工を防止できる

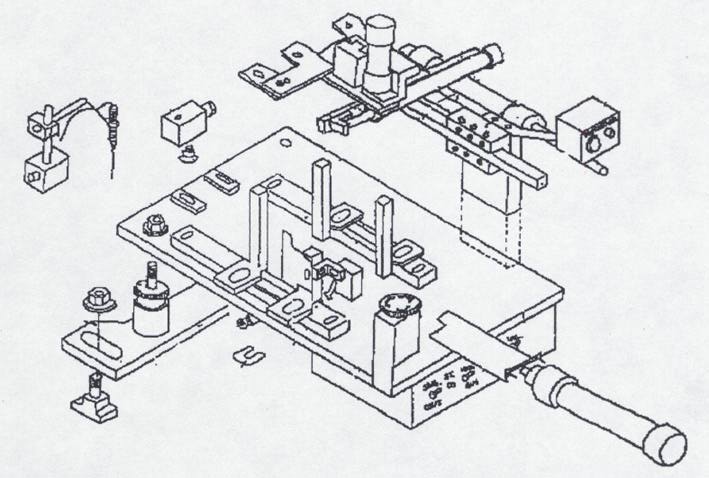

概略構造
加工数 |
20〜25個/分 |
同ストローク |
70mm以上 |
吸着方法 | バキューム式 | 制御方式 | AC100V単相 |
搬入ストローク | 150mm | 駆動方式 | 空気圧5kg |
上下ストローク | 15mm | ロボ寸法 | 450×500×H450 |
左右ストローク | 60〜125 | パスライン | 45mm以上 |
適合プレス機械 | 20t〜 | ロボ重量 | 25kg |
概略価格 | 150万 | 取付け工事費別途 |
